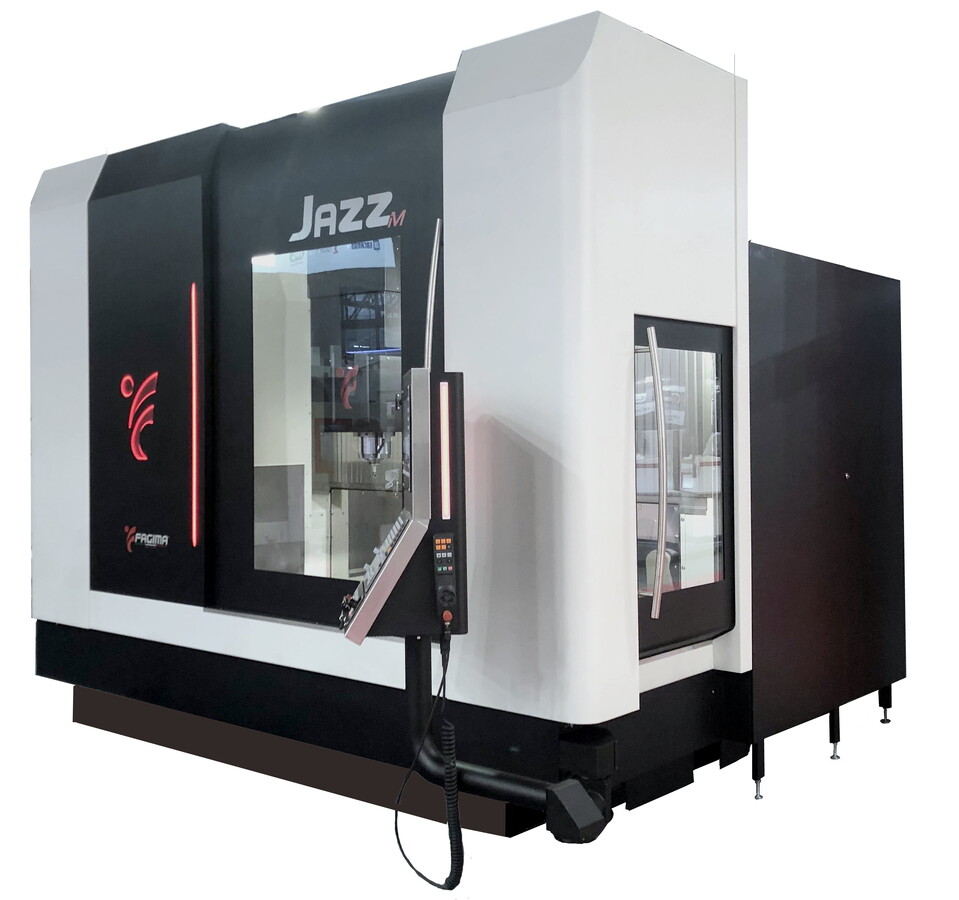

JAZZ M 3- und 5-Achsen-Bearbeitungszentrum

Das Universal-Bearbeitungszentrum JAZZ M ist so konzipiert, dass es alle Anforderungen an hochdynamische Bearbeitungen erfüllt.
Die Maschine besteht aus einem Unterbau, auf dem die beiden Hauptbearbeitungsstützen verankert sind, die in der am besten ausgestatteten Version ein fester Tisch und ein Dreh-Kipp-Tisch sind ( Achsen C + B ).
Die X-Achse besteht aus einem Schlitten, der von einer Spindeleinheit auf Linearführungen bewegt wird, auf denen ein ebenfalls von einer Spindeleinheit bewegter RAM gleitet.
Die Spindel / Elektrospindel (als Option) wird in eine Struktur eingesetzt, die an der Vorderseite des RAM durch lineare Führungen befestigt ist und durch eine Schraubeneinheit bewegt wird.
Um eine hohe Dynamik zu ermöglichen, gibt es keine Auswuchteinheit, und um die richtigen Sicherheitsstufen zu gewährleisten, ist eine Bremse in die Spindelachse integriert.

Das feste Werkzeugmagazin ist mit 40 Positionen erhältlich, sowohl in der ISO40- als auch in der HSK63-Version.
In der Grundversion sind keine Maßstäbe und Geber an den Drehachsen vorgesehen: Die Konstruktion des Systems sorgt bereits mechanisch für eine akzeptable Genauigkeit.
Das Maschinengehäuse wird standardmäßig in einer geschlossenen Version mit vertikalem Faltenbalgschutz geliefert.
Beim neuen Jazz M hat der feste Tisch die Maße 800×600 mm. Verfügbar mit 5-Achsen-Bearbeitungszentren.
